Cisco Room Kit EQ (CS-KIT-EQ-K9)思科旗舰视频会议解决方案

Cisco Room Kit EQ 是什么，适合解决哪些会议需求？

Cisco Room Kit EQ（CS-KIT-EQ-K9）是一套面向大型会议室的分体式视频会议系统，由 Codec EQ 会议主机、Quad Camera 多镜头摄像机和 Room Navigator 触控控制器组成。它适合希望统一会议操作，同时按房间布局安排摄像、拾音和多屏显示的企业，常用于董事会议室、跨地区业务会议和培训空间。

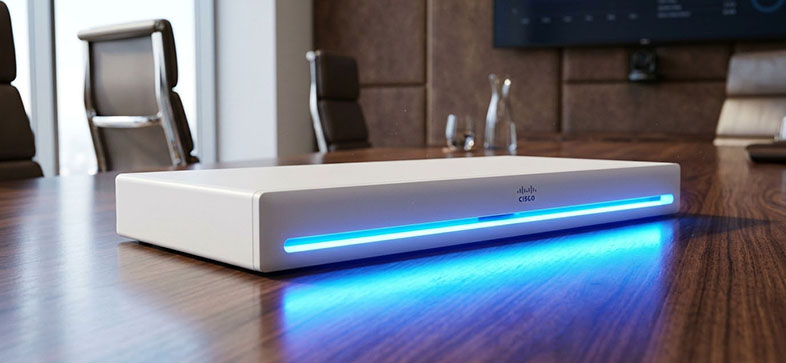

Codec EQ 负责会议运行与音视频处理，Quad Camera 负责人物取景并内置扬声器，Room Navigator 用于入会和会议控制。配齐显示屏、会议麦克风、网络及相应会议服务后，可以直接操作终端开会，日常入会无需依赖员工笔记本；员工也可接入电脑，使用自己的会议软件。

Room Kit EQ 适合怎样的会议室布局？

长桌讨论与董事会议：适合需要兼顾全桌画面、发言者特写和文档展示的固定会议室。分体设计方便把主机放在机柜或隐蔽位置，将摄像机安装在显示区域，并按座位分布安排麦克风。

培训与远程授课：以桌边讨论为主时，可发挥 Quad Camera 的智能取景优势；需要讲师走动跟踪、讲台特写或讲师与听众切换时，可在 EQ 主机基础上增加相应 PTZ 摄像机和音频配套。PTZ 指可转动、俯仰并变焦的摄像机。

已有显示和扩声系统的改造：可评估继续使用接口适合的屏幕、音箱及音频处理设备，围绕会议接入、摄像与控制部分升级。

选型时，会议桌形状、摄像机到最远座位的距离、屏幕数量和会议平台，比单独按人数划档更有参考价值。小型房间若主要追求紧凑安装和快速使用，可优先比较 Room Bar 系列；礼堂、多区扩声或复杂录播项目，则适合把 EQ 放入整体音视频方案中规划。

Quad Camera 的多镜头和智能取景怎样帮助远程交流？

按交流方式选择全景、发言者和 Frames 画面

长桌讨论中，远端既需要了解谁在场，也需要看清当前发言者。Quad Camera 将广角与长焦镜头配合使用，通过声音方向和人物检测选择画面。全景适合介绍参会人员；发言者模式突出正在讲话的人；Frames 模式会裁去较多空白区域，将单人或相邻小组重新组织在画面中，方便远端观察表情。Frames 的分组方式会随座位和人数变化。

围绕会议桌确定安装位置与扩展机位

摄像机尽量沿主要会议桌轴线布置，并让最近两侧席位留在视野内。思科针对 Quad Camera 的良好发言者追踪体验，建议最远参会者距设备小于 9 米；这个距离用于规划取景，并非会议室面积或麦克风覆盖范围。更长的会议桌可考虑增加 PTZ 摄像机和 Cisco IP 麦克风，组成 Extended Speaker View（扩展发言者视图）方案。

如果会议中经常出现两侧人员面对面交流，Cross-view（交叉视角）可通过侧墙上的附加摄像机提供更正面的发言画面。它属于多机位配置，需要相应摄像机、IP 麦克风和受支持的软件，采购时可作为独立扩展项选择。

Room Kit EQ 的会议麦克风怎样配置？

追踪定位与会议拾音各有分工

Quad Camera 内置麦克风阵列用于判断发言方向，会议语音由另配的桌面、吸顶或其他受支持麦克风采集。固定长桌可采用 Table Microphone Pro，便于围绕发言席位分段布置；希望保持桌面整洁、座位经常变化时，可评估 Ceiling Microphone Pro。两类布置的选择主要取决于桌型、层高、布线条件和日常使用方式。

按麦克风类型安排网络连接和许可

IP 麦克风通过网络传输音频，PoE 则通过网线同时提供电力。EQ 可连接最多 8 个 Cisco IP 麦克风，外设端口不足时可增加兼容的 PoE 交换机，并将触控器、摄像机和麦克风的端口及供电需求一起计算。麦克风数量应围绕发言区域安排，较长会议桌可以分段布置，培训室还需照顾听众提问位置。

需要接入第三方 AES67 网络音频设备，或使用 Audio Console 进行音频路由定制时，可选配 AV Integrator 许可。AES67 是网络音频互通标准；采用这类方案时，设备型号、音频流数量和软件支持需要配套。Cisco IP 麦克风扩展与第三方网络音频许可可分别列入配置清单。

已有音响系统怎样融入远程会议

本地发言送往远端，远端声音送入会议室扬声器，两条音频路径要分别安排。AEC（声学回声消除）会利用扬声器播放信号作为参考，减少麦克风再次拾取远端声音形成的回传。采用独立 DSP（数字音频处理器）时，可围绕实际信号路径配置 AEC、音量和静音联动，让桌面控制与会议声音保持一致。

Room Kit EQ 的三屏显示与 4K 内容共享怎样使用？

双屏会议可把远端人物与演示文档分开，便于一边讨论一边查看资料。需要更多显示区域时，EQ 的三路 HDMI 输出为三屏布局提供硬件基础。RoomOS 支持会议视频与内容的三屏显示，Microsoft Teams Rooms 模式支持双屏；以 Teams 为主的会议室可以先按双屏规划。

读图纸、报表时，高分辨率有助于呈现文字和线条；播放演示视频时，帧率会影响动作流畅度。人物主视频最高 1080p60、内容通道最高 4K15，并支持 1080p60 内容。4K15 表示每秒 15 帧，适合变化较少的高细节资料；共享动画时，可结合平台选择较高帧率格式。

USB-C 或 HDMI 的 4K 输入、显示器的 4K 输出，以及远端接收的会议视频，是不同环节的能力。会议平台、当前运行模式和连接方式会共同决定远端格式。采购时可用常见的表格、课件或演示视频作为选型依据，把显示需求与共享方式一起确定。

Room Kit EQ 怎样选择 Webex、Teams 和电脑会议模式？

以 Webex 或企业视频终端为主：可采用 RoomOS，按企业方案接入 Webex 云服务或相应本地呼叫平台。需要加入其他平台会议时，按该平台的互通方式配置，例如 Teams 的 CVI 或 WebRTC 接入；CVI 是云视频互通服务，WebRTC 是基于网页实时音视频的接入方式。

以 Microsoft Teams 为主：可部署为 Microsoft Teams Rooms on Android，配套会议室资源账号和相应许可，获得会议室触控入会体验。在 Teams Rooms 模式下注册 Control Hub，还可使用原生 Webex 入会及设备管理功能。

经常使用腾讯会议、钉钉或访客电脑：可采用 BYOD（自带电脑开会）方式。通过支持数据与视频的 USB-C 连接，将 Room Kit EQ 作为电脑会议软件的摄像、麦克风和扬声器设备，并在软件中选择对应设备。电脑负责运行会议应用，EQ 提供会议室音视频。

通过同一根 USB-C 线投送电脑桌面时，电脑需支持 DisplayPort Alt Mode 视频输出。端口最高 15W 的供电可提供辅助电力，高功耗笔记本可继续连接原装电源。Zoom、Google Meet 等平台的互通，以及无线分享选项，按所选模式、软件版本和服务开通情况配置即可。

Room Kit EQ、Room Bar Pro 和 EQ PTZ 4K 应该怎么选？

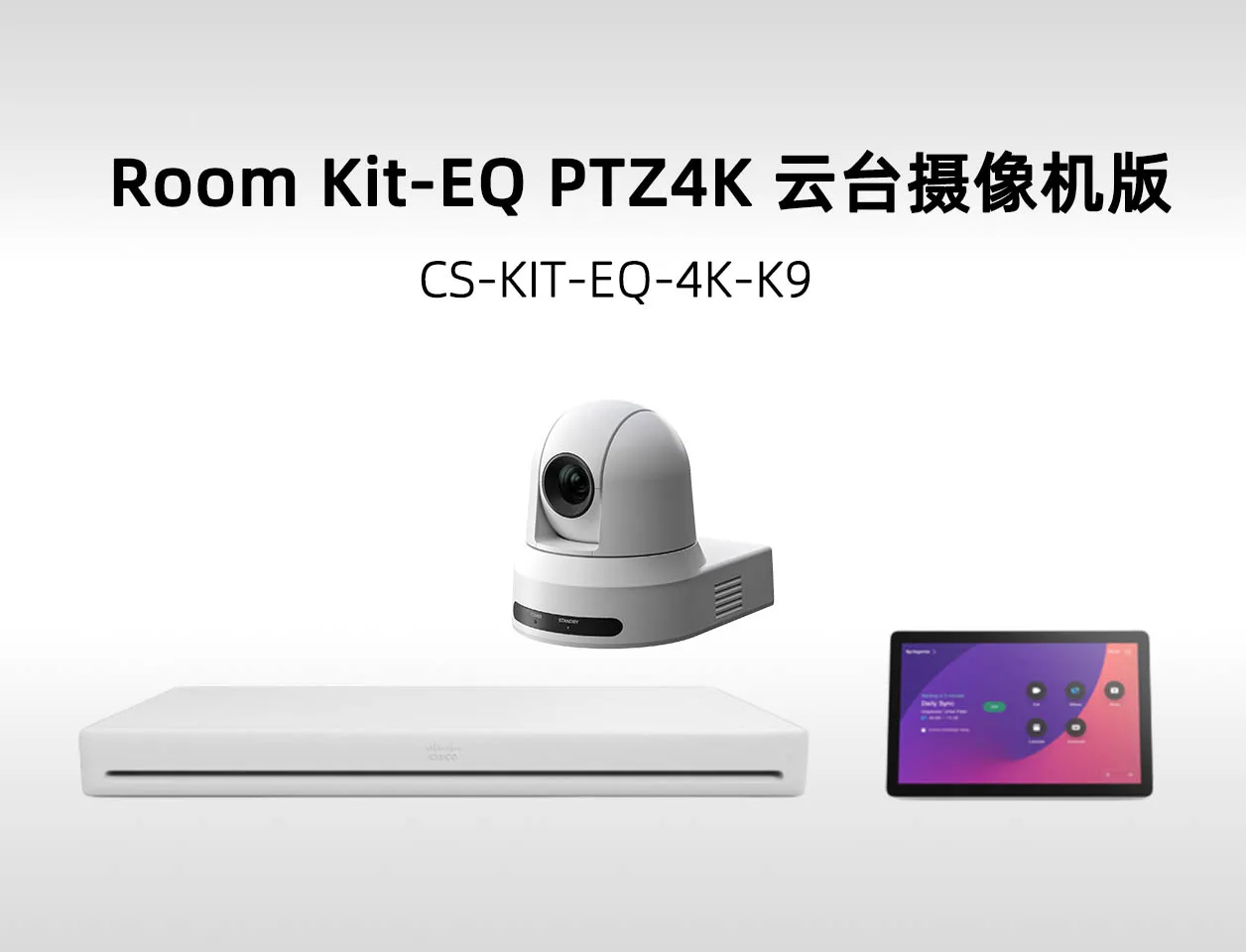

选择建议：主要是中型房间日常会议，且希望简化设备数量，可先看 Room Bar Pro；主要是长桌讨论、需要独立主机与灵活音频配套，优先考虑 CS-KIT-EQ-K9；讲台或远距离特写是核心需求，可比较 CS-KIT-EQ-4K-K9。两种 EQ 套装的核心差别在摄像机组合，报价时应把所需音频、支架和线缆一并比较。

CS-KIT-EQ-K9 对应 Quad Camera 套装。PTZ 4K、Vision PTZ、Carbon Black 和 Non-Radio 等属于不同订货组合；Non-Radio 版本的无线能力也不同。项目清单中注明完整 SKU、摄像机与控制器型号，方便后续采购和扩展。

采购 Room Kit EQ 时，需要配齐哪些设备和服务？

• 套装主体：核对 Codec EQ、Quad Camera、Room Navigator，以及订单包含的电源、线缆和安装配件。

• 房间配套：根据座位配置会议麦克风，安排屏幕及支架；需要独立扩声或扩展 IP 外设时，加入相应音频设备和交换机。

• 会议服务：按 Webex、Teams Rooms、企业呼叫平台或电脑会议模式安排账号与许可，第三方音频集成许可按方案单列。

• 实施与维护：结合新建或改造范围，选择布线、安装调试、使用培训与售后服务。已有可用设备可以纳入方案，减少重复采购。

禹亮科技作为思科视频会议合作伙伴，可单独供应 Cisco Room Kit EQ 及配件，也提供方案设计、系统集成、安装调试和售后技术服务。设备供应与技术服务面向全国，现场服务重点覆盖上海及长三角。提供会议室尺寸、座位布局、常用会议平台和已有设备清单，即可进一步细化配置与报价。

咨询电话：400-0022-718；邮箱：sales@yulianggroup.cn。

注：以上规格基于 Cisco 官方 Data Sheet 整理，具体参数请以采购时的最新官方版本为准。
