深度实战：Cisco Room Kit EQ 与 MC10 高端吸顶麦克风阵列的超大空间集成指南

一、 引言：超大空间的音频“痛点”

在 60㎡ 以上的高端董事会会议室或阶梯教室，传统的桌面麦克风常面临布线杂乱、拾音死角等问题。Cisco Room Kit EQ 作为思科旗舰级视频终端，其音频处理能力极强，但要驱动超大空间的空气声场，必须配合像 AISpeech MC10 这样具备 128 单元阵列 的吸顶拾音系统。

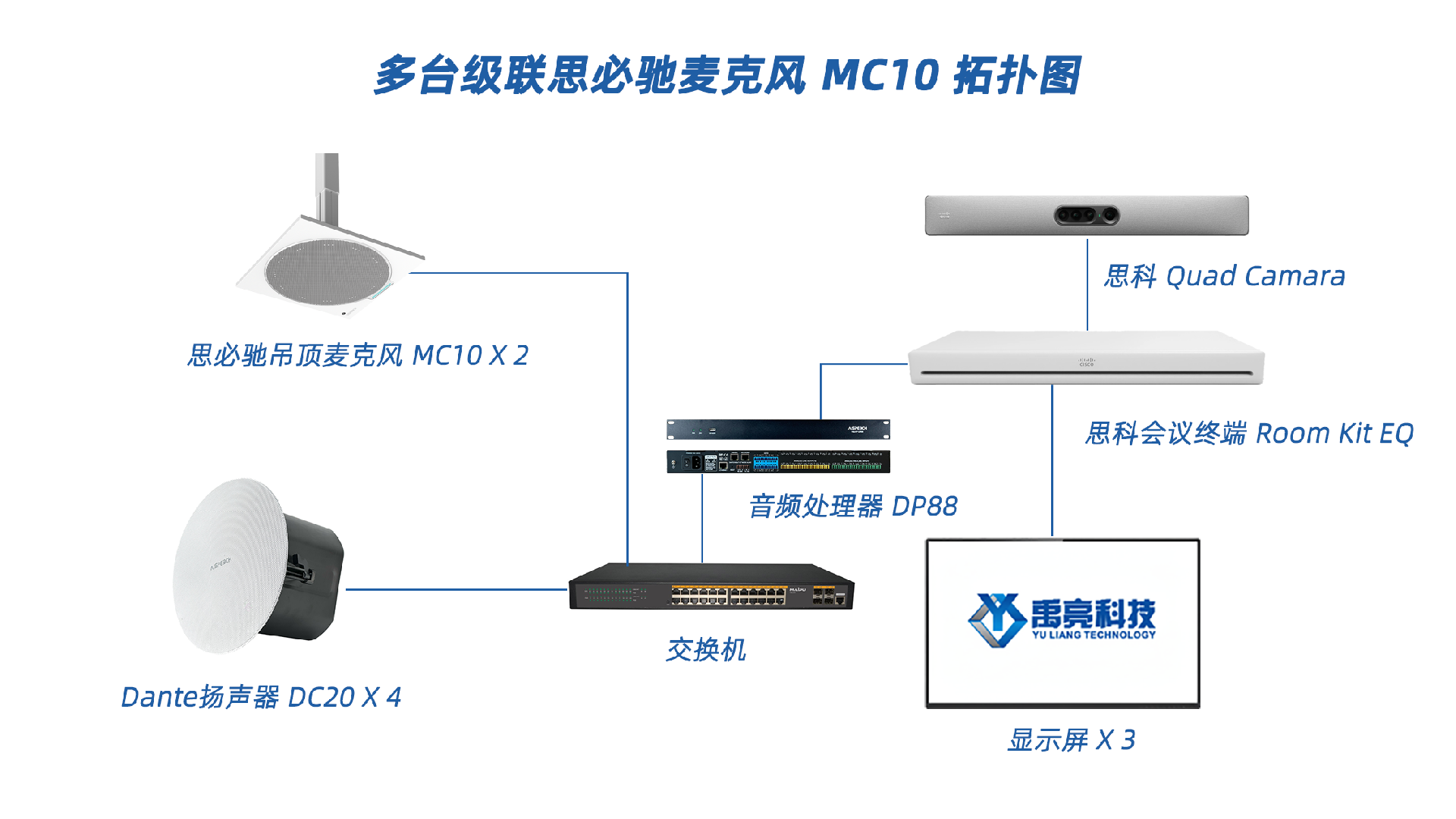

二、 核心组网拓扑解析（结合实测拓扑图）

根据禹亮科技工程师提供的 Room Kit EQ 拓扑图，系统构建并非简单的线缆连接，而是基于 Dante + 模拟双链路 的冗余设计：

1. Dante 网络架构：MC10 通过单根 Cat6 网线连接至 PoE 交换机，利用 Dante 数字音频协议 传输 48kHz/24bit 的无损信号。

2. 终端对接：音频处理器将处理后的信号通过 XLR 或 3.5mm 接口输入至 Room Kit EQ，确保信号链条的纯净度。

3. 时钟同步：在 Dante Controller 中将处理器设为主时钟，确保 25ms 的超低延迟，这对本地无感扩声至关重要。

三、 MC10 的三项“杀手锏”功能实操

1. 128 单元 MEMS 阵列与 1000 波束

不同于市面上常见的 10 单元或 28 单元产品，MC10 拥有 128 个麦克风单元。

• 工程意义：这意味着它能形成更窄、更精准的波束。在调试时，我们可以利用其生成的 1000 个精细波束网格，精准锁定发言人的嘴部高度，有效过滤键盘敲击声和空调风噪。

2. 16 个独立可分配拾音区（8 通话 + 8 扩音）

这是 MC10 的核心优势。通过可视化配置工具，我们可以：

• VIP 拾音区：针对主席位设置高增益权重，确保领导讲话始终清晰。

• 屏蔽区设置：将门窗、排风口划为禁区。

• 本地扩声平衡：利用 8 个专门的扩音拾音区，解决吸顶麦容易产生的啸叫问题，实现“无感扩声”。

3. ClearSpeak AI 专利算法

MC10 并非简单的硬件叠加，其内置的 ClearSpeak AI 集成了百万级参数的深度学习模型。

• 去混响（De-reverberation）：针对上海地区常见的玻璃外墙办公环境，AI 能自动识别并消除声波反射，避免声音听起来像“在浴室说话”。

四、 调试建议：Cisco 终端的“关键一跳”

为了让 Cisco 终端发挥更好的性能，在网页管理端（xConfiguration）请务必手动执行以下操作：

1. Audio Input Mode：由默认的 Auto 改为 Manual，释放外部处理器的控制权。

2. Audio Input Microphones LinkToVideoInput：如果您的项目涉及多机位跟踪，请确认音频信号与对应的视频输入关联，实现“声随影动”。

五、 方案价值总结

• 视觉极简：天花板吊装，桌面除了一台思科 Touch 10 触控屏外无任何杂线。

• 拾音范围：单台覆盖半径 8 米，可无限级联，轻松应对 100㎡ 以上空间。

• 音质水准：48kHz 全频带采样，远程听感如在耳畔。
